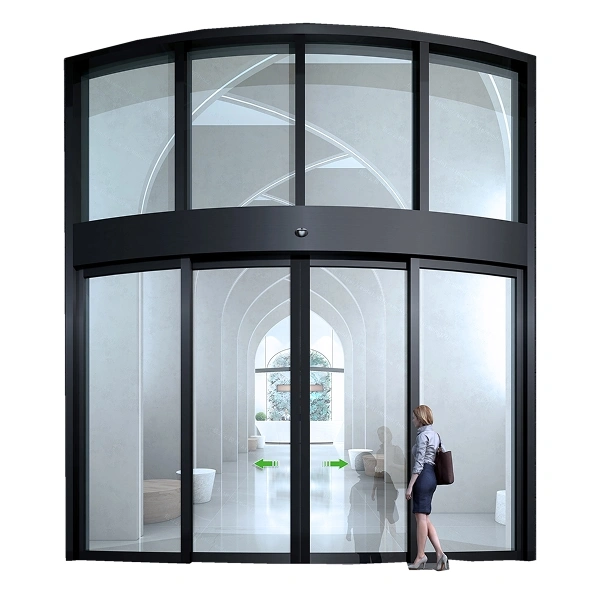

Portes coulissantes cintrées
Les portes coulissantes cintrées offrent un passage fluide et dégagé, facilitant l’entrée et la sortie des piétons tout en donnant une impression d’ouverture à l’entrée. Ces systèmes d’entrée coulissants fonctionnent silencieusement grâce à un moteur intégré, un contrôleur, un système de chariots et une transmission par courroie synchrone qui suivent le rail cintré. Le moteur et les composants d’entraînement sont conçus pour réduire la consommation d’énergie et le bruit, assurant ainsi un mouvement fluide et fiable, même dans les zones à forte fréquentation telles que les hôtels, les centres commerciaux et les immeubles de bureaux.
Options de personnalisation
- Options de vitrage : verre standard ou verre extra-clair
- Finition de surface : revêtement fluorocarboné, habillage en acier inoxydable ou habillage en cuivre
- Alimentation de secours : alimentation de secours en option pour les projets nécessitant un fonctionnement en cas de coupure de courant
Les portes tournantes et les entrées cylindriques peuvent être personnalisées en fonction de la configuration de l’entrée, notamment les dimensions de la porte, la finition, la couleur et les spécifications du vitrage. Si votre projet présente des exigences particulières, notre équipe peut étudier les conditions du site et proposer une configuration adaptée à l’espace disponible et aux besoins de circulation quotidiens.
Processus de personnalisation
- 01
Le client fournit les informations du projet
- 02
Proposition de conception préparée sous 24 heures
- 03
Confirmation des plans
- 04
Échantillon du produit fourni et validé si nécessaire
- 05
Production sous environ 20 à 30 jours
- 06
Porte tournante terminée livrée au port sous 1 à 2 heures
- 07
Réception de la marchandise par le client
- 08
Début du service après-vente
- Alimentation électrique 220 V CA, 0,6 A × 2, 50 Hz
- Consommation électrique veille : 45 W, fonctionnement : 120–300 W
- Puissance nominale totale 200–300 W
- Puissance du moteur d’entraînement 220 V CA, 50 Hz, 80 W × 2
- Éclairage LED 18 W (6 × 3 W) / halogène 120 W (6 × 20 W)
- Réglage de la vitesse variation continue numérique par variateur de fréquence, de 100 à 500 mm/s
- Température ambiante -30 °C à +50 °C
- Poids de la porte 800–1 800 kg (selon les dimensions)
Les vantaux inversent automatiquement leur mouvement lorsqu’ils rencontrent un obstacle, afin d’éviter les chocs.
La structure de la porte contribue à limiter le vent, la poussière, le bruit et les transferts thermiques, améliorant ainsi le confort à proximité de l’entrée.
Les fonctions de verrouillage permettent de sécuriser la porte lorsque cela est nécessaire.
Le réglage de la vitesse permet d’adapter le fonctionnement de la porte aux flux piétons et aux exigences de l’entrée.
La forme cintrée s’intègre aux entrées présentant des formes arrondies ou des façades vitrées, notamment dans les hôtels, les aéroports et les complexes commerciaux.
L’absence d’angles vifs donne à l’entrée une apparence plus fluide, plus ouverte et mieux intégrée au style architectural du bâtiment.
Lorsque les portes tournantes sont entièrement ouvertes, elles créent un passage jusqu’à 40 % plus large que celui des portes battantes standard.
Cette configuration convient particulièrement aux personnes transportant des bagages, utilisant une poussette ou aux entrées devant absorber une hausse soudaine du nombre de visiteurs lors d’événements et d’expositions.
Le rail cintré réduit les frottements pendant le déplacement de la porte, permettant au moteur de consommer environ 15 % d’énergie en moins que les portes battantes standard.
Des joints d’étanchéité renforcés contribuent à réduire les bruits extérieurs et les échanges d’air, limitant ainsi la consommation d’énergie liée au chauffage et à la climatisation.
Les panneaux de porte arrondis éliminent les angles vifs et réduisent les risques de blessures en cas de collision.
Les portes coulissent le long du rail cintré sans occuper d’espace supplémentaire à l’intérieur ou à l’extérieur lors de l’ouverture.
Elles conviennent particulièrement aux entrées étroites ou aux zones comportant du mobilier ou des éléments décoratifs.

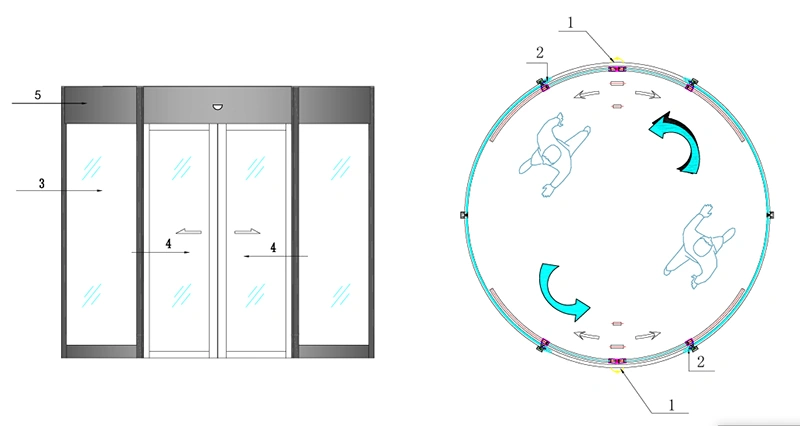

- 01
Capteur de mouvement
- 02
Bande de protection anticollision en caoutchouc
- 03
Vitrage extérieur
- 04
Vantail mobile
- 05
Bandeau / rail supérieur
Porte coulissante automatique cintrée circulaire complète PARD-FC1000A/PARD-FC1000B
Dimensions (mm)
| Diamètre intérieur | Diamètre extérieur | Hauteur libre de passage | Hauteur du bandeau | Largeur de passage |
| 2 800 | 2 961 | 2 200–4 000 | 160–1 000 | 1 280 |
| 3 000 | 3 161 | 2 200–4 000 | 160–1 000 | 1 380 |
| 3 200 | 3 361 | 2 200–4 000 | 160–1 000 | 1 480 |
| 3 400 | 3 561 | 2 200–4 000 | 160–1 000 | 1 580 |
| 3 600 | 3 761 | 2 200–3 800 | 160–1 000 | 1 680 |
| 3 800 | 3 961 | 2 200–3 600 | 160–1 000 | 1 780 |
Porte coulissante automatique semi-circulaire PARD-HC1000A/PARD-HC1000B/PARD-HC1000C
Dimensions (mm)
| Diamètre intérieur | Diamètre extérieur | Hauteur libre de passage | Hauteur du bandeau | Largeur de passage |
| 2 800 | 2 961 | 2 200–4 000 | 160–1 000 | 1 280 |
| 3 000 | 3 161 | 2 200–4 000 | 160–1 000 | 1 380 |
| 3 200 | 3 361 | 2 200–4 000 | 160–1 000 | 1 480 |
| 3 400 | 3 561 | 2 200–4 000 | 160–1 000 | 1 580 |
| 3 600 | 3 761 | 2 200–3 800 | 160–1 000 | 1 680 |
| 3 800 | 3 961 | 2 200–3 600 | 160–1 000 | 1 780 |

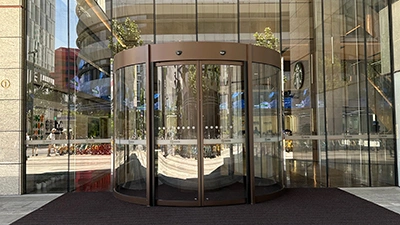

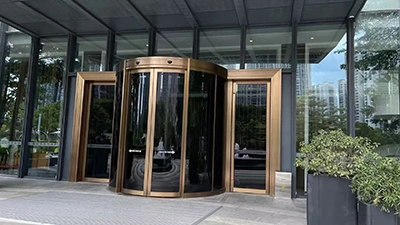

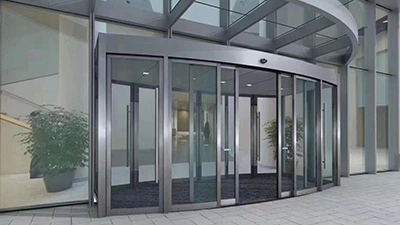

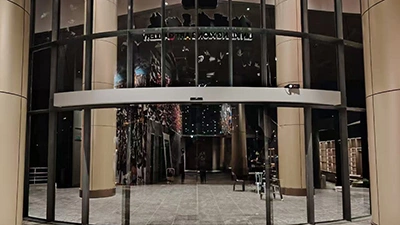

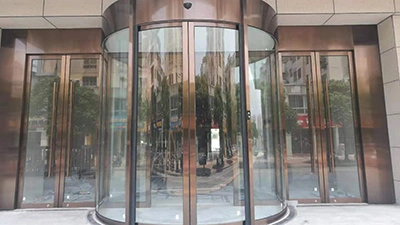

Les portes coulissantes automatiques entièrement cintrées conviennent aux halls d’hôtel, aux entrées de magasins phares, aux musées scientifiques et aux halls d’exposition.
Les portes coulissantes automatiques semi-circulaires conviennent aux salons de bubble tea, boutiques, salles de réunion et bureaux privés.
