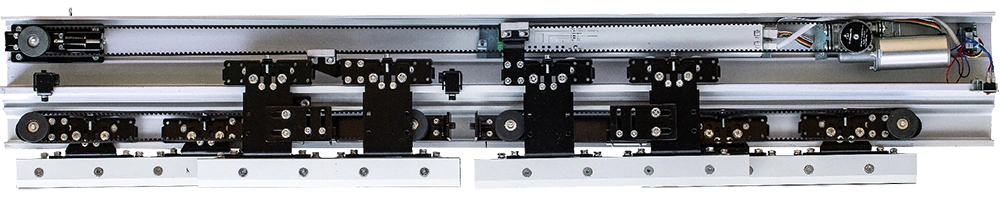

Opérateurs pour portes coulissantes télescopiques
En permettant à plusieurs vantaux de se déplacer simultanément, les portes coulissantes télescopiques offrent la plus grande largeur de passage possible dans les espaces d’installation réduits, couramment rencontrés dans les bâtiments commerciaux, les lieux publics, les complexes de bureaux, les pôles de transport et autres environnements à forte fréquentation. Grâce au coulissement et à l’empilement simultanés de plusieurs vantaux, le système d’entrée permet d’obtenir une largeur d’ouverture supérieure à celle d’une porte coulissante simple ou d’une porte coulissante à ouverture centrale.
L’opérateur intègre le système d’entraînement, le contrôleur, les dispositifs de détection, les composants de sécurité et la quincaillerie mécanique dans une solution d’automatisation complète. Un moteur sans balais 24 V à faible niveau sonore, un système de rail de précision pour portes télescopiques, un contrôleur intelligent, des capteurs d’activation multimodes et une protection anti-pincement fonctionnent ensemble pour assurer un mouvement fluide et fiable. Pour les bâtiments intelligents, le système peut également être intégré au contrôle d’accès, aux systèmes de sécurité incendie et aux plateformes de gestion technique du bâtiment. La longueur des rails, les accessoires de contrôle d’accès et certains composants du système peuvent être adaptés aux exigences spécifiques du projet.

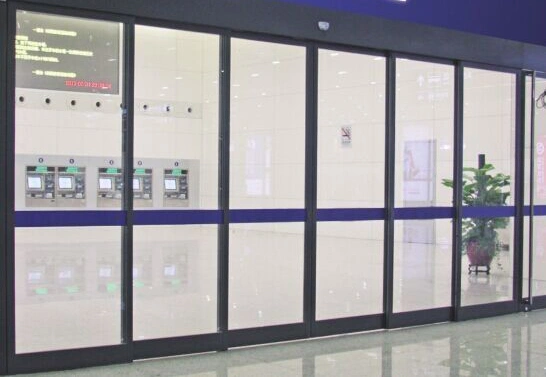

Les opérateurs pour portes coulissantes télescopiques sont largement utilisés dans les centres commerciaux haut de gamme, les chaînes de magasins, les immeubles de bureaux, les hôpitaux, les banques, les hôtels, les parcs d’affaires, les complexes commerciaux reliés au métro et autres bâtiments à forte fréquentation disposant d’un espace d’entrée limité. Ils conviennent également aux laboratoires à température contrôlée, aux salles blanches et à d’autres environnements spécialisés nécessitant une utilisation efficace de l’espace, une étanchéité fiable et un contrôle des accès.
La conception télescopique permet à plusieurs vantaux de s’empiler lors de l’ouverture, réduisant l’espace nécessaire au déplacement de la porte. Elle convient particulièrement aux passages étroits et aux entrées disposant d’un espace d’installation limité.
Plusieurs vantaux se déplacent simultanément pour créer une largeur de passage libre plus importante, facilitant la circulation dans les centres commerciaux, immeubles de bureaux, hôpitaux et autres environnements à forte fréquentation.
Fonctionnement fluide et silencieux : des rails de précision et des composants de transmission réduisant les vibrations assurent un mouvement stable avec un faible niveau sonore, pour un meilleur confort d’utilisation.
Des joints d’étanchéité de haute qualité contribuent à réduire les fuites d’air, la pénétration de poussière et la transmission du bruit. Ils améliorent ainsi le confort intérieur et contribuent à réduire la consommation d’énergie liée au chauffage ou à la climatisation.
Des capteurs infrarouges et des systèmes anti-pincement détectent les obstacles et permettent d’arrêter ou d’inverser automatiquement le mouvement de la porte lorsque cela est nécessaire. Des matériaux de porte légers mais à haute résistance renforcent également la sécurité de fonctionnement.
Le système peut être configuré en ouverture simple ou en ouverture centrale et intégré à des systèmes de contrôle d’accès ou d’activation par capteurs. Sa conception modulaire facilite la maintenance et contribue à réduire les coûts d’entretien à long terme.
Les composants d’entraînement, la quincaillerie et les moteurs durables sont conçus pour résister à des cycles fréquents d’ouverture et de fermeture, ce qui rend le système particulièrement adapté aux bâtiments commerciaux et publics soumis à une circulation quotidienne intensive.
Opérateur pour porte coulissante télescopique double PT1000
| Configuration de la porte | Télescopique à 2 vantaux (ouverture simple) / télescopique à 4 vantaux (ouverture centrale) |
| Poids maximal par vantail | 2 × 150 kg / 4 × 130 kg |
| Largeur de passage libre | 600–1 500 mm |
| Alimentation électrique | 90–250 V CA, 50/60 Hz |
| Vitesse d’ouverture | 150–500 mm/s (réglable) |
| Vitesse de fermeture | 150–500 mm/s (réglable) |
| Temps de maintien en position ouverte | 0–20 s (réglable) |
| Force d’ouverture manuelle | < 40 N (simple) / < 50 N (double) |
| Moteur type A (rond) | 24 V CC, 100 W, 2 300 tr/min |
| Moteur type B (carré) | 24 V CC, 80 W, 3 750 tr/min |
| Température ambiante | -10 °C à +70 °C |
Opérateur pour porte coulissante télescopique double PT2000
| Poids maximal par vantail (ouverture simple) | 2 × 150 kg (télescopique à 2 vantaux) |
| Poids maximal par vantail (ouverture centrale) | 4 × 120 kg (télescopique à 4 vantaux) |
| Largeur du vantail | 600–1 300 mm |
| Vitesse d’ouverture | 100–550 mm/s (réglable) |
| Vitesse de fermeture | 100–550 mm/s (réglable) |
| Caractéristiques du moteur | 24 V CC, 100 W, 2 300 tr/min |
| Temps de maintien en position ouverte | 0–60 s (réglable) |
| Alimentation électrique | 90–240 V CA, 50/60 Hz |
| Température ambiante | -10 °C à +70 °C |
Opérateur pour porte coulissante télescopique triple PT3000
| Poids maximal par vantail (ouverture simple) | 2 × 150 kg (télescopique à 2 vantaux) |
| Poids maximal par vantail (ouverture centrale) | 4 × 120 kg (télescopique à 4 vantaux) |
| Largeur du vantail | 600–1 300 mm |
| Vitesse d’ouverture | 100–550 mm/s (réglable) |
| Vitesse de fermeture | 100–550 mm/s (réglable) |
| Caractéristiques du moteur | 24 V CC, 100 W, 2 300 tr/min |
| Temps de maintien en position ouverte | 0–60 s (réglable) |
| Alimentation électrique | 90–240 V CA, 50/60 Hz |
| Température ambiante | -10 °C à +70 °C |
-
Contrôleur
-
Moteur
-
Composants de quincaillerie
-
Ensemble de suspension
-
Capteur
-

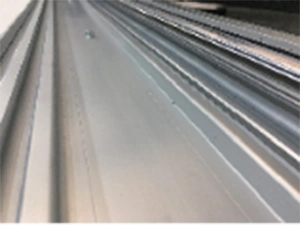

Rail de guidage
-
Courroie d’entraînement
-
Télécommande
