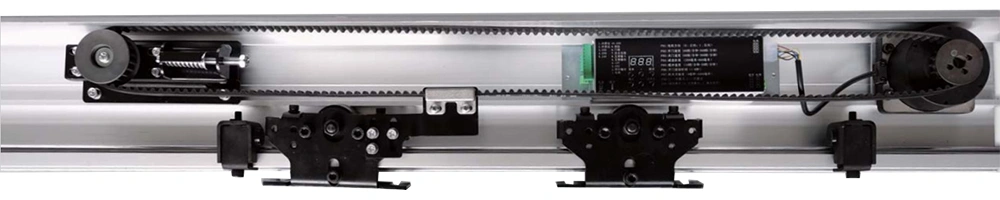

Opérateur pour porte coulissante automatique à usage intensif

Les opérateurs pour portes coulissantes automatiques à usage intensif sont conçus pour les applications exigeantes où les dimensions, le poids des vantaux et le volume de passage dépassent les capacités des systèmes automatiques standard. Adaptés aux entrées de bâtiments commerciaux, hôtels, tours de bureaux, aéroports, pôles de transport et autres équipements publics, ils assurent un fonctionnement fluide et des performances fiables.

L’opérateur regroupe le système d’entraînement, le contrôleur et les équipements de commande auxiliaires dans une solution d’automatisation complète. Selon les exigences du projet, il peut être connecté à des dispositifs d’activation, des systèmes de contrôle d’accès, des dispositifs de sécurité, des systèmes de commande centralisée et des plateformes d’automatisation du bâtiment. En adaptant la configuration de l’opérateur aux dimensions de la porte, aux conditions d’utilisation et aux flux de circulation de chaque projet, le système contribue à assurer un fonctionnement stable et une longue durée de vie.

La longueur des rails, les accessoires de contrôle d’accès et certains composants du système peuvent également être personnalisés en fonction des exigences spécifiques d’installation.

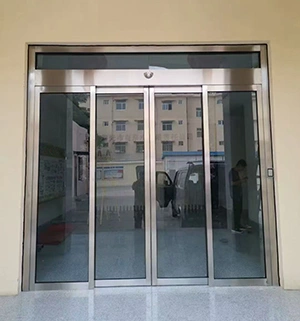

Opérateur pour porte coulissante automatique à usage intensif
Spécifications techniques

Opérateur pour porte coulissante automatique à usage intensif DTC300

Opérateur pour porte coulissante automatique à usage intensif DTC300
Configuration de la porte 1 vantail (ouverture simple) / 2 vantaux (ouverture centrale)
Poids maximal par vantail Ouverture simple : 1 × 300 kg / ouverture centrale : 2 × 250 kg
Puissance nominale 150 W
Vitesse maximale d’ouverture 400 mm/s
Vitesse maximale de fermeture 350 mm/s
Temps de maintien en position ouverte 0–15 s (réglable)
Tension de fonctionnement 24 V CC
Température ambiante -20 °C à +60 °C
Fonction d’interverrouillage Intégrée (interverrouillage de doubles portes)
Logique d’activation secondaire Intégrée (commande par capteur principal/secondaire)
Interface d’alarme incendie Intégrée (liaison d’ouverture/déverrouillage d’urgence)
Configuration des capteurs Capteurs radar intérieurs et extérieurs inclus

Opérateur pour porte coulissante automatique à usage intensif DTC500

Opérateur pour porte coulissante automatique à usage intensif DTC500
Configuration de la porte 1 vantail (ouverture simple) / 2 vantaux (ouverture centrale)
Poids maximal par vantail Ouverture simple : 1 × 500 kg / ouverture centrale : 2 × 400 kg
Puissance nominale 150 W
Vitesse maximale d’ouverture 400 mm/s
Vitesse maximale de fermeture 350 mm/s
Temps de maintien en position ouverte 0–15 s (réglable)
Tension de fonctionnement 24 V CC
Température ambiante -20 °C à +60 °C
Fonction d’interverrouillage Intégrée (interverrouillage de doubles portes)
Logique d’activation secondaire Intégrée (commande par capteur principal/secondaire)
Interface d’alarme incendie Intégrée (liaison d’ouverture/déverrouillage d’urgence)
Configuration des capteurs Capteurs radar intérieurs et extérieurs inclus

Opérateur pour porte coulissante automatique à usage intensif DTC1000

Opérateur pour porte coulissante automatique à usage intensif DTC1000
Configuration de la porte 1 vantail (ouverture simple) / 2 vantaux (ouverture centrale)
Poids maximal par vantail Ouverture simple : 1 × 1 000 kg / ouverture centrale : 2 × 800 kg
Puissance nominale 180 W
Vitesse maximale d’ouverture 400 mm/s
Vitesse maximale de fermeture 350 mm/s
Temps de maintien en position ouverte 0–15 s (réglable)
Tension de fonctionnement 24 V CC
Température ambiante -20 °C à +60 °C
Fonction d’interverrouillage Intégrée (interverrouillage de doubles portes)
Logique d’activation secondaire Intégrée (commande par capteur principal/secondaire)
Interface d’alarme incendie Intégrée (liaison d’ouverture/déverrouillage d’urgence)
Configuration des capteurs Capteurs radar intérieurs et extérieurs inclus

Opérateur pour porte coulissante automatique à usage intensif DTC2000

Opérateur pour porte coulissante automatique à usage intensif DTC2000
Spécifications du contrôleur Compatibilité moteur Moteur synchrone à aimants permanents (PMSM)
Sortie Tension de sortie nominale Triphasé, 0–230 V CA
Capacité de surcharge 150 % du courant nominal pendant 1 minute
Alimentation électrique d’entrée Tension / fréquence d’alimentation Monophasé, 200–230 V CA, 50/60 Hz
Tolérance de tension -15 % à +10 % de la tension d’entrée nominale
Tolérance de fréquence ±5 % de la fréquence d’entrée nominale
Protection contre les chutes de tension Fonctionnement continu au-dessus de 165 V CA ; reste opérationnel pendant 15 ms en dessous de 165 V CA
Spécifications du moteur Vitesse Plage de vitesse 0–180 tr/min
Affichage de la vitesse Affichage numérique LED / LCD
Résolution de vitesse 1 tr/min
Mode de commande Commande vectorielle sinusoïdale (FOC)
Puissance nominale 200 W
Couple nominal 18 N·m
Indice de protection IP54

Opérateur pour porte coulissante automatique à usage intensif DTC3000

Opérateur pour porte coulissante automatique à usage intensif DTC3000
Spécifications du contrôleur Compatibilité moteur Moteur synchrone à aimants permanents (PMSM)
Sortie Tension de sortie nominale Triphasé, 0–230 V CA
Capacité de surcharge 150 % du courant nominal pendant 1 minute
Alimentation électrique d’entrée Tension / fréquence d’alimentation Monophasé, 200–230 V CA, 50/60 Hz
Tolérance de tension -15 % à +10 % de la tension d’entrée nominale
Tolérance de fréquence ±5 % de la fréquence d’entrée nominale
Protection contre les chutes de tension Fonctionnement continu au-dessus de 165 V CA ; reste opérationnel pendant 15 ms en dessous de 165 V CA
Spécifications du moteur Vitesse Plage de vitesse 0–180 tr/min
Affichage de la vitesse Affichage numérique LED / LCD
Résolution de vitesse 1 tr/min
Mode de commande Commande vectorielle sinusoïdale (FOC)
Puissance nominale 370 W
Couple nominal 23 N·m
Indice de protection IP54
Composants principaux
  • Moteur Moteur
  • Contrôleur Contrôleur
  •  Ensemble de suspension Ensemble de suspension
  •  Alimentation électrique Alimentation électrique
  •  Poulie d’extrémité Poulie d’extrémité
  • Rail de guidage Rail de guidage
  • Courroie d’entraînement Courroie d’entraînement
  • Télécommande Télécommande
Certifications et rapports d’essais

CE, ISO 9001, ISO 14001, rapport d’essai du système de porte coulissante automatique à usage intensif DTC

Fondée en 2003, Shanghai PAD est un fabricant de systèmes de portes d’entrée spécialisé dans les solutions de portes automatiques adaptées à différents environnements architecturaux. Forts de plus de 20 ans d’expérience dans la fabrication de portes architecturales sur mesure et de systèmes d’entrée, nous proposons une large gamme de portes tournantes, de portes battantes et de portes coulissantes destinées aux hôtels, immeubles de bureaux, centres commerciaux, aéroports, hôpitaux et grands espaces commerciaux.
