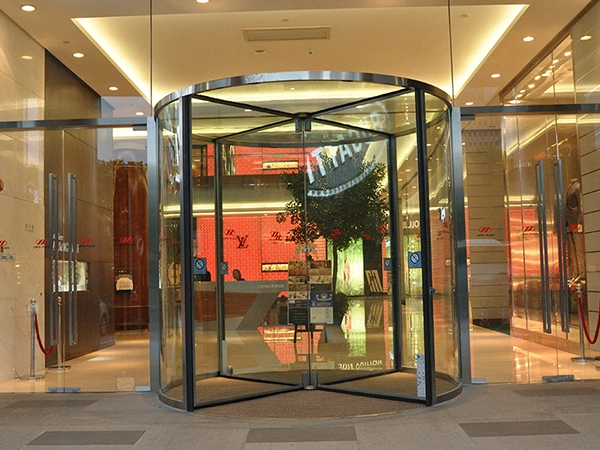

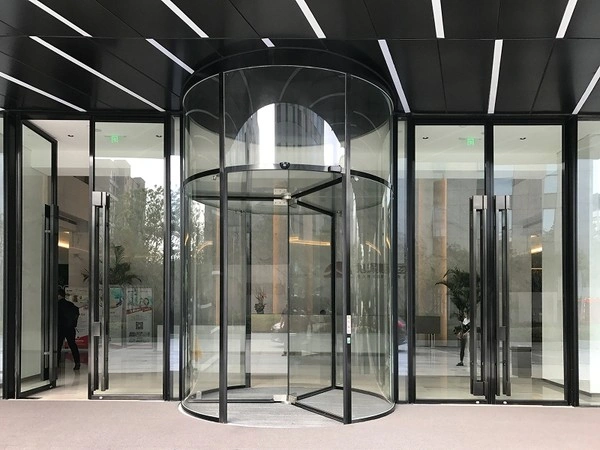

Porte tournante tout verre
- Design transparent à l’esthétique architecturale épurée
- Conçue pour les bâtiments modernes à façade vitrée
- Porte tournante tout verre pour des entrées lumineuses et ouvertes
Les portes tournantes tout verre utilisent un verre feuilleté transparent haute résistance afin de réduire le recours à des éléments de structure massifs et de créer une entrée plus légère et plus ouverte. Les vantaux vitrés fins et la structure minimaliste offrent une esthétique transparente et épurée qui s’intègre parfaitement aux façades vitrées modernes, tout en convenant également aux bâtiments d’architecture plus classique. Grâce à leurs configurations flexibles et à l’éclairage LED supérieur en option, les portes tournantes tout verre conviennent aux entrées à fréquentation moyenne des hôtels, immeubles de bureaux et autres bâtiments commerciaux ou publics.
Options de personnalisation
- Options de vitrage : verre standard ou verre extra-clair
- Finition de surface : revêtement fluorocarboné, habillage en acier inoxydable ou habillage en cuivre
- Alimentation de secours UPS : en option
Les portes tournantes et les entrées cylindriques peuvent être personnalisées en fonction de la configuration de l’entrée, notamment les dimensions de la porte, la finition, la couleur et les spécifications du vitrage. Si votre projet présente des exigences particulières, notre équipe peut étudier les conditions du site et proposer une configuration adaptée à l’espace disponible et aux besoins de circulation quotidiens.
Processus de personnalisation
- 01
Le client fournit les informations du projet
- 02
Proposition de conception préparée sous 24 heures
- 03
Confirmation des plans
- 04
Échantillon du produit fourni et validé si nécessaire
- 05
Production sous environ 20 à 30 jours
- 06
Porte tournante terminée livrée au port sous 1 à 2 heures
- 07
Réception de la marchandise par le client
- 08
Début du service après-vente
Pour assurer un fonctionnement sûr, fluide et adaptable, les portes tournantes intègrent plusieurs fonctions essentielles :
La structure est fabriquée à partir de profilés en alliage d’aluminium 6063-T5 conformes aux normes nationales et d’une structure à colonnes porteuses, assurant une bonne résistance et un fonctionnement stable.
Le système d’entraînement est équipé d’un moteur à fréquence variable 220 V CA d’une puissance de 180 W, permettant à la porte tournante d’ajuster progressivement sa vitesse de 0 à 5 tr/min selon les besoins de circulation. Sa conception sans balais et économe en énergie favorise un fonctionnement durable, avec une durée de vie pouvant atteindre 15 ans.
Un système de commande PLC numérique importé prend en charge les modes de fonctionnement automatique et manuel. La consommation électrique est de 75 W en veille et de 150 W en fonctionnement, pour une puissance totale comprise entre 220 W et 400 W.
La porte tournante peut fonctionner à des températures comprises entre -30 °C et +50 °C. Son poids varie de 600 à 1 000 kg selon le diamètre et la hauteur.
Les profilés en alliage d’aluminium 6063-T5 conformes aux normes nationales forment une structure porteuse assurant un fonctionnement quotidien stable, tandis que la finesse de la structure préserve la transparence et l’ouverture visuelle de la porte tournante tout verre.
- Moteur d’entraînement : 220 V CA
- Puissance du moteur d’entraînement : 180 W
- Vitesse d’ouverture : 0–5 tr/min
- Type de moteur : sans balais et économe en énergie, conçu pour une fiabilité à long terme avec une durée de vie pouvant atteindre 15 ans
- Commande PLC : système PLC numérique importé
- Modes de fonctionnement : automatique et manuel
- Consommation électrique en veille : 75 W
- Consommation électrique en fonctionnement : 150 W
- Puissance totale : 220–400 W
- Température ambiante : -30 °C à +50 °C
- Poids de la porte : 600–1 000 kg (selon les dimensions)

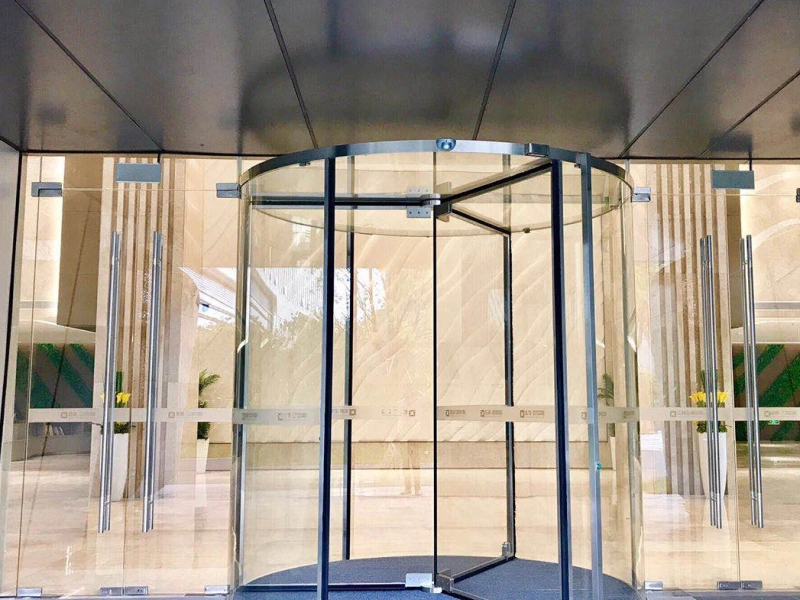

Le verre trempé transparent, associé à une structure soigneusement finie en acier inoxydable ou en alliage d’aluminium, offre une vue dégagée à travers l’entrée sans créer de sensation d’obstruction. La configuration circulaire à 360° convient particulièrement aux hôtels, boutiques de luxe, immeubles de bureaux haut de gamme et autres espaces nécessitant une entrée épurée et soignée.
Les vantaux en verre transparent maintiennent une visibilité claire du passage et facilitent les déplacements à l’entrée comme à la sortie. Les portes tournantes tout verre à trois vantaux offrent davantage d’espace entre les vantaux, tandis que les modèles à quatre vantaux assurent une rotation plus fluide et conviennent à une fréquentation quotidienne plus importante.
Les portes tournantes tout verre sont fabriquées avec du verre trempé de qualité automobile offrant une résistance aux chocs jusqu’à cinq fois supérieure à celle du verre standard. Un film de sécurité peut également être ajouté pour renforcer la protection. La quincaillerie résistante à la corrosion permet à la porte tournante de supporter une utilisation fréquente dans les hôtels, centres commerciaux et autres entrées très fréquentées, tout en réduisant les besoins de maintenance.
Des capteurs infrarouges dissimulés surveillent les personnes et les obstacles autour des vantaux sans nuire à l’esthétique épurée de l’entrée. Si une personne ou un objet bloque la trajectoire de la porte, celle-ci s’arrête automatiquement. Les utilisateurs ou le personnel peuvent également actionner le bouton d’arrêt d’urgence afin d’interrompre immédiatement le fonctionnement.
Des bandes lumineuses LED installées dans la partie supérieure de la porte tournante créent une ambiance plus douce la nuit, avec des effets lumineux dégradés ou pulsés disponibles en option. Les couleurs de la structure et les dimensions peuvent être adaptées à la façade du bâtiment afin de préserver une conception d’entrée harmonieuse et cohérente.
Des capteurs de sécurité sont installés au niveau de l’entrée, de la sortie et des vantaux afin de s’adapter à la configuration et aux flux de circulation de chaque entrée.
Des capteurs de type airbag installés sur les montants d’entrée et de sortie détectent les contacts et réduisent les risques de collision dans les zones très fréquentées.
Des capteurs infrarouges placés sous le bandeau surveillent les zones proches des vantaux en mouvement afin de prévenir les risques de pincement.
Des capteurs de type airbag installés en partie basse des vantaux détectent les obstacles et arrêtent immédiatement la porte afin d’éviter les chocs importants.
Des boutons d’arrêt d’urgence installés sur les montants permettent aux utilisateurs ou au personnel d’arrêter immédiatement la porte lorsque cela est nécessaire.
Des boutons d’accès pour personnes à mobilité réduite ralentissent les vantaux afin de faciliter le passage des personnes âgées, des personnes à mobilité réduite ou de tout utilisateur nécessitant davantage de temps.
La structure de la porte contribue à limiter le vent, la poussière, le bruit et les transferts thermiques, améliorant ainsi le confort intérieur à proximité de l’entrée.
Les fonctions de positionnement et de verrouillage permettent d’arrêter la porte dans une position définie et de sécuriser l’entrée en dehors des heures de fonctionnement ou dans des conditions d’accès particulières.
Le réglage de la vitesse permet d’adapter le fonctionnement de la porte aux flux piétons et aux exigences de l’entrée.

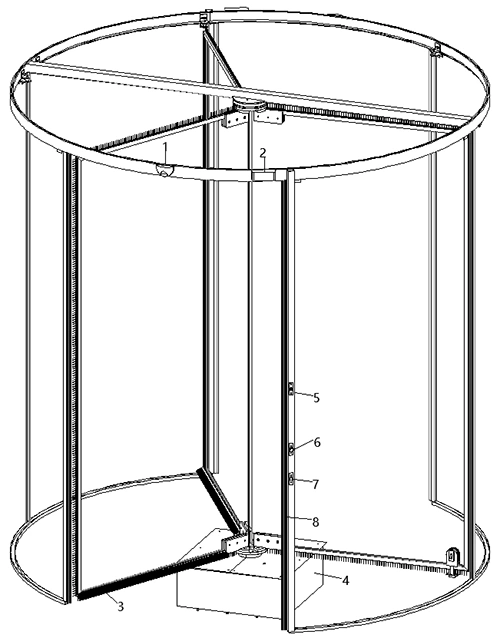

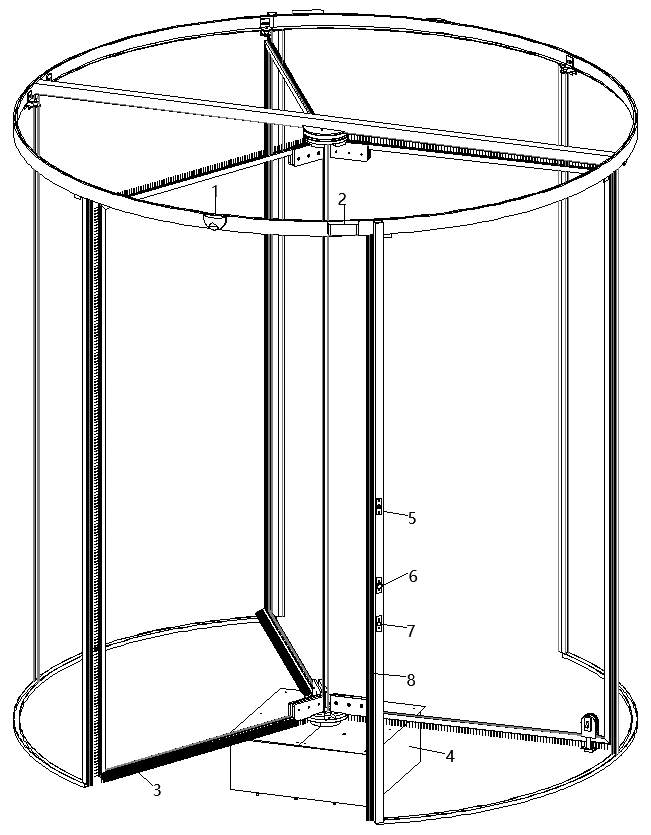

- 01
Capteur de mouvement
- 02
Capteur de position anti-pincement
- 03
Bande de protection anticollision en caoutchouc sur le vantail
- 04
Boîtier de commande
- 05
Sélecteur de programme
- 06
Bouton d’arrêt d’urgence
- 07
Bouton d’accès pour personnes à mobilité réduite
- 08
Bande de protection anticollision en caoutchouc sur le montant
Porte tournante automatique tout verre PARD-SJ3000A/PARD-SJ4000A à trois ou quatre vantaux
Dimensions (mm)
| Diamètre intérieur | Diamètre extérieur | Hauteur libre de passage | Hauteur du bandeau fin | Largeur de passage (3000A) | Largeur de passage (4000A) |
| 2 200 | 2 283 | 2 200–4 000 | 70 | 995 | 1 476 |
| 2 400 | 2 483 | 2 200–4 000 | 70 | 1 095 | 1 617 |
| 2 600 | 2 683 | 2 200–4 000 | 70 | 1 195 | 1 758 |
| 2 800 | 2 883 | 2 200–4 000 | 70 | 1 295 | 1 900 |
| 3 000 | 3 083 | 2 200–4 000 | 70 | 1 395 | 2 041 |
| 3 200 | 3 283 | 2 200–4 000 | 70 | 1 495 | 2 183 |
| 3 400 | 3 483 | 2 200–3 800 | 70 | 1 595 | 2 324 |
| 3 600 | 3 683 | 2 200–3 600 | 70 | 1 695 | 2 466 |
| 3 800 | 3 883 | 2 200–3 400 | 70 | 1 795 | 2 607 |
| 4 000 | 4 083 | 2 200–3 000 | 70 | 1 895 | 2 748 |
Porte tournante automatique tout verre PARD-SJ3000B/PARD-SJ4000B à trois ou quatre vantaux
Dimensions (mm)
| Diamètre intérieur | Diamètre extérieur | Hauteur libre de passage | Hauteur du bandeau fin | Largeur de passage (3000B) | Largeur de passage (4000B) |
| 2 200 | 2 246 | 2 200–4 000 | 70 | 925 | 1 497 |
| 2 400 | 2 446 | 2 200–4 000 | 70 | 1 125 | 1 638 |
| 2 600 | 2 646 | 2 200–4 000 | 70 | 1 225 | 1 779 |
| 2 800 | 2 846 | 2 200–4 000 | 70 | 1 325 | 1 921 |
| 3 000 | 3 046 | 2 200–4 000 | 70 | 1 425 | 2 062 |
| 3 200 | 3 246 | 2 200–4 000 | 70 | 1 525 | 2 204 |
| 3 400 | 3 446 | 2 200–3 800 | 70 | 1 625 | 2 345 |
| 3 600 | 3 646 | 2 200–3 600 | 70 | 1 725 | 2 418 |
| 3 800 | 3 846 | 2 200–3 400 | 70 | 1 825 | 2 628 |
| 4 000 | 4 046 | 2 200–3 000 | 70 | 1 925 | 2 769 |

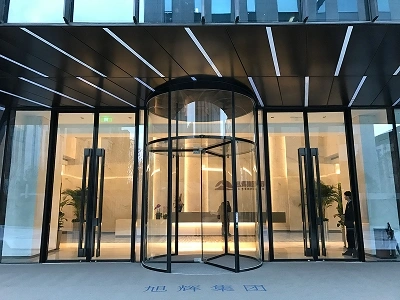

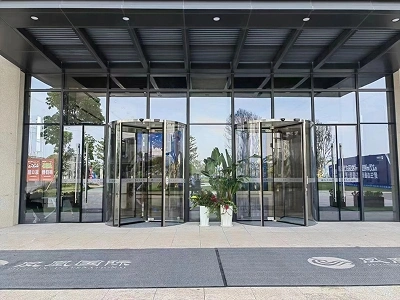

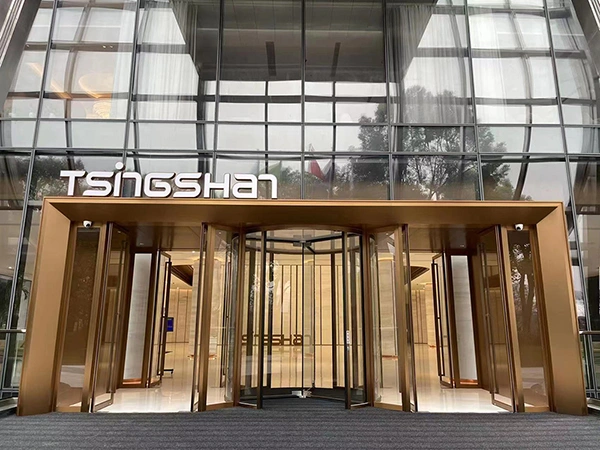

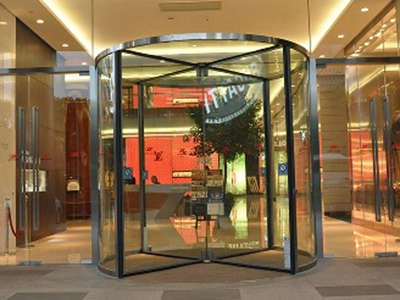

Les portes tournantes tout verre conviennent parfaitement aux entrées nécessitant une esthétique lumineuse et ouverte ainsi qu’une circulation quotidienne fluide, notamment dans :
- Hôtels classés et hôtels de luxe
- Centres commerciaux haut de gamme
- Centres commerciaux et supermarchés
- Clubs d’affaires et établissements d’accueil
- Immeubles de bureaux et sièges d’entreprise
- Banques
- Grands bâtiments commerciaux
Nos portes tournantes tout verre bénéficient des certifications CE, ISO 9001 et ISO 14001. Les rapports d’essais correspondants sont également disponibles pour l’examen du projet.
