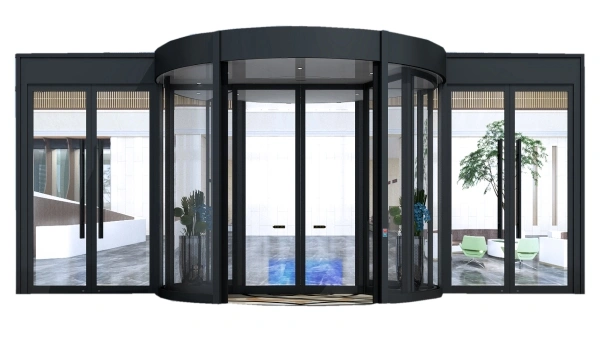

Portes tournantes automatiques

Portes tournantes automatiques

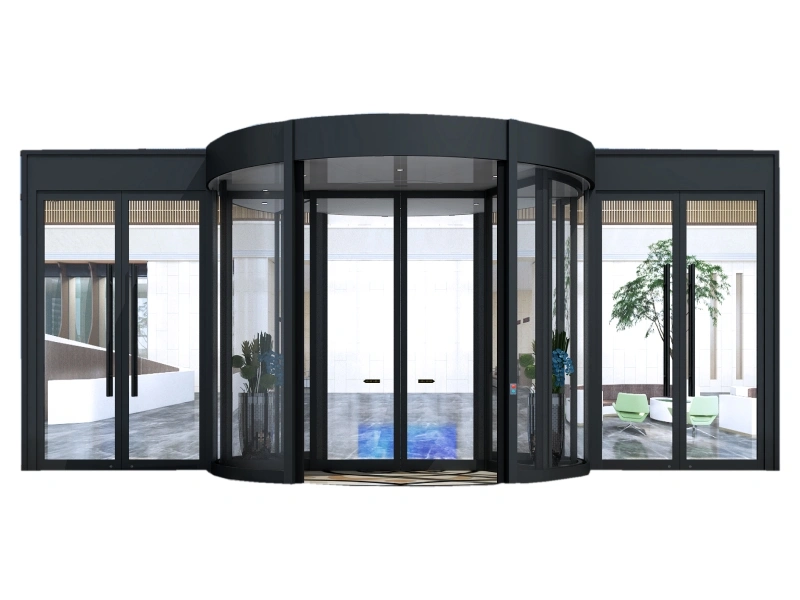

Porte tournante à deux vantaux, grande capacité

Les portes tournantes automatiques à deux vantaux sont conçues pour les entrées de bâtiments de grande largeur nécessitant une circulation piétonne fluide, une meilleure maîtrise du climat intérieur et un agencement d’entrée plus spacieux. Deux vantaux synchronisés permettent aux personnes d’entrer et de sortir simultanément tout en organisant les différents sens de circulation.

La structure principale est fabriquée en alliage d’aluminium haute résistance et peut être adaptée à différentes configurations d’entrée. Les vantaux centraux peuvent être configurés en porte coulissante ou en porte battante afin de créer un passage plus large pour les projets à forte fréquentation. Différentes options de finition, de vitrage, de vitrines d’exposition, de rideau d’air et d’alimentation de secours UPS sont disponibles selon les exigences architecturales et opérationnelles du projet.

Services de personnalisation
01
Options de personnalisation
  • Finition de surface Revêtement fluorocarboné, habillage en acier inoxydable ou habillage en cuivre
  • Porte coulissante / porte battante La porte tournante peut être équipée d’une porte coulissante centrale ou d’une porte battante centrale
  • Vitrage Verre standard ou verre extra-clair
  • Alimentation de secours UPS Disponible avec ou sans alimentation de secours UPS
  • Vitrine d’exposition Disponible avec ou sans vitrines d’exposition
  • Rideau d’air Disponible avec ou sans rideau d’air

Les portes tournantes et les entrées cylindriques peuvent être personnalisées en fonction de la configuration de l’entrée, notamment les dimensions de la porte, la finition, la couleur et les spécifications du vitrage. Si votre projet présente des exigences particulières, notre équipe peut étudier les conditions du site et vous proposer une configuration adaptée à l’espace disponible et aux besoins de circulation quotidiens.

02
Processus de personnalisation
  1. 01

    Le client fournit les informations du projet

  2. 02

    Proposition de conception préparée sous 24 heures

  3. 03

    Confirmation des plans

  4. 04

    Échantillon du produit fourni et validé si nécessaire

  5. 05

    Production sous environ 20 à 30 jours

  6. 06

    Porte tournante terminée livrée au port sous 1 à 2 heures

  7. 07

    Réception de la marchandise par le client

  8. 08

    Début du service après-vente

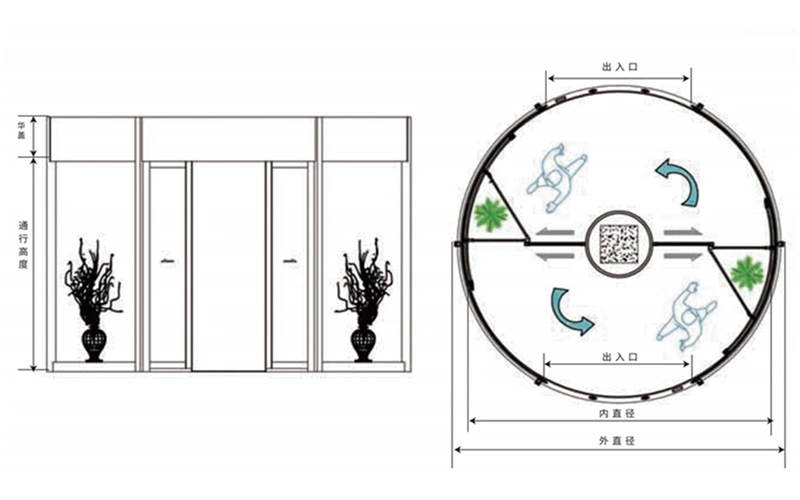

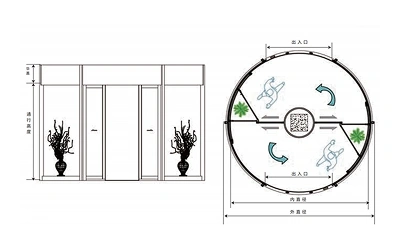

Dimensions (mm)
Diamètre intérieur (D1) 3,600 4,200 4,800
Diamètre extérieur (D2) 3,808 4,408 5,008
Largeur de passage (porte tournante) (W1) 1,600 1,900 2,200
Largeur de passage (porte coulissante) (W2) 1,638 1,938 2,238
Hauteur du bandeau (H1) 300–700 300–700 300–700
Hauteur de passage (H2) 2,200–3,500 2,200–3,500 2,200–3,500
Spécifications techniques
  • Tension nominale 220 V CA, 50 Hz
  • Courant nominal 6 A
  • Puissance nominale totale 1 000 W
  • Moteur de la porte 250 W (option: 370 W) × 2
  • Moteur de la porte coulissante 80 W
  • Puissance d’éclairage 4 W
  • Puissance du système de commande 100 W
  • Température ambiante -30 °C à +50 °C
  • Capacité de l’UPS 1 000 VA
  • Plage de réglage à basse vitesse 0,5–2,5 tr/min
  • Plage de réglage à haute vitesse 1,0–6,0 tr/min
  • Tension d’éclairage 12 V
Caractéristiques
Fluidité des flux de circulation

La rotation synchronisée dans les deux sens permet aux personnes d’entrer et de sortir sans se gêner. Des capteurs infrarouges déclenchent automatiquement la porte, évitant tout contact lors du passage. La porte tournante convient ainsi aux entrées à forte fréquentation et offre un débit piéton supérieur de plus de 30 % à celui des portes battantes classiques.

Meilleure maîtrise énergétique

En fonctionnement normal, les portes tournantes limitent les échanges directs d’air entre l’intérieur et l’extérieur à chaque passage. Elles permettent ainsi de réduire d’environ 25 % la consommation énergétique liée à la climatisation par rapport aux portes automatiques classiques, tout en améliorant la protection contre le vent, la poussière, le bruit et les transferts thermiques.

Protection de sécurité

Plusieurs capteurs anti-pincement et anticollision surveillent en temps réel les personnes et les obstacles autour de la porte. Lorsqu’une résistance est détectée, la porte inverse automatiquement son mouvement. Un bouton d’arrêt d’urgence est également fourni de série. En cas de coupure de courant ou de situation d’urgence, la porte peut passer en mode d’évacuation incendie afin de faciliter une évacuation plus rapide.

Esthétique architecturale épurée

La structure circulaire aux lignes sobres s’intègre aux façades des bâtiments modernes tout en conservant une entrée visuellement légère. Différentes options de vitrage peuvent être sélectionnées afin de favoriser l’apport de lumière naturelle, d’améliorer la visibilité et de créer une sensation d’espace plus ouvert.

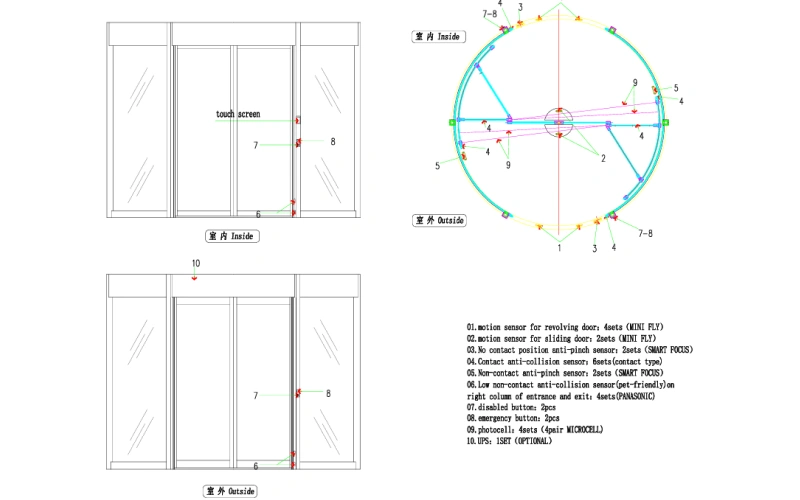

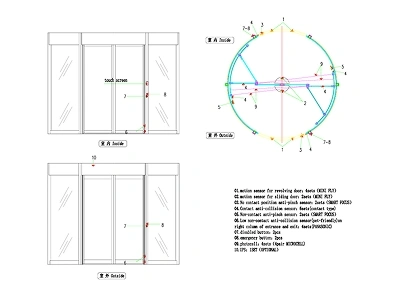

Composants principaux
Composants principaux
  1. 01

    Capteurs de mouvement pour porte tournante : 4 jeux (MINI FLY)

  2. 02

    Capteurs de mouvement pour porte coulissante : 2 jeux (MINI FLY)

  3. 03

    Capteurs de position anti-pincement sans contact : 2 jeux

  4. 04

    Capteurs anticollision à contact : 6 jeux, type à contact

  5. 05

    Capteurs anticollision à contact : 6 jeux, type à contact

  6. 06

    Capteurs anticollision sans contact en partie basse : 4 jeux

  7. 07

    Boutons d’accès pour personnes à mobilité réduite : 2 pièces

  8. 08

    Boutons d’arrêt d’urgence : 2 pièces

  9. 09

    Cellules photoélectriques : 4 jeux / 4 paires (MICROCELL)

  10. 10

    Alimentation de secours UPS : 1 jeu, en option

Configurations disponibles

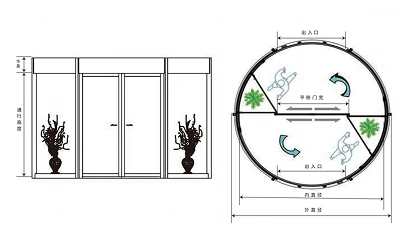

 Porte tournante à deux vantaux avec vitrines et porte coulissante PARD-TF2000A

Porte tournante à deux vantaux avec vitrines et porte coulissante PARD-TF2000A

 Porte tournante à deux vantaux avec vitrines et porte coulaissante PARD-TF2000A

Porte tournante à deux vantaux avec vitrines et porte coulaissante PARD-TF2000A

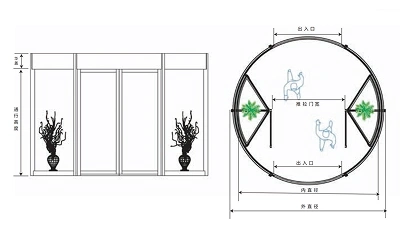

 Porte tournante automatique anti-panique à deux vantaux avec porte centrale PARD-TF2000C

Porte tournante automatique anti-panique à deux vantaux avec porte centrale PARD-TF2000C

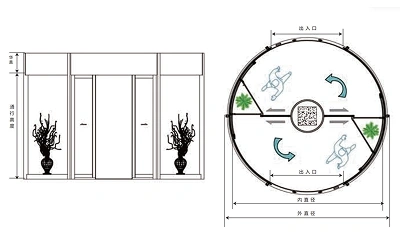

 Porte tournante à deux vantaux avec intégration de colonne PARD-TF2000D

Porte tournante à deux vantaux avec intégration de colonne PARD-TF2000D

 Porte tournante à deux vantaux grande hauteur PARD-TF2000UH

Porte tournante à deux vantaux grande hauteur PARD-TF2000UH

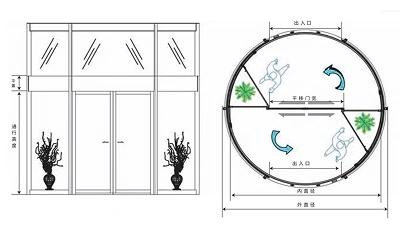

Porte tournante automatique à deux vantaux avec bandeau double PARD-TF2000DC

Porte tournante automatique à deux vantaux avec bandeau double PARD-TF2000DC

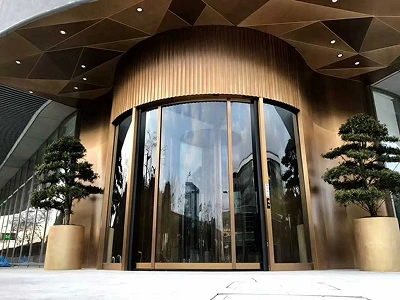

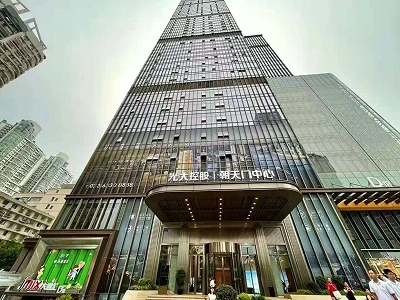

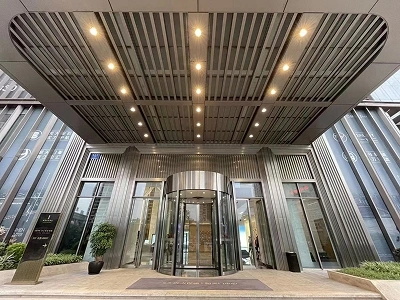

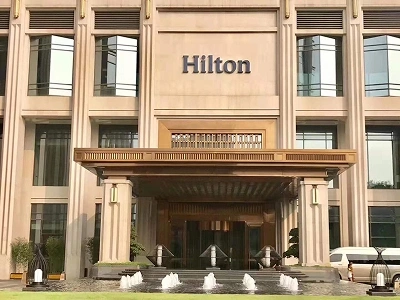

Applications courantes

Les portes tournantes automatiques à deux vantaux conviennent aux entrées principales de bâtiments nécessitant une circulation fluide, une esthétique épurée et une meilleure séparation entre les environnements intérieur et extérieur. Elles sont couramment utilisées dans :

Applications courantes Applications courantes Applications courantes Applications courantes
Certifications et rapports d’essais

Nos portes tournantes automatiques à deux vantaux bénéficient des certifications CE, TÜV, ISO 9001 et ISO 14001. Nous pouvons également fournir les documents d’essais correspondants, notamment un rapport d’essai de fonctionnement sur un million de cycles et un rapport d’essai conforme aux normes nationales.
