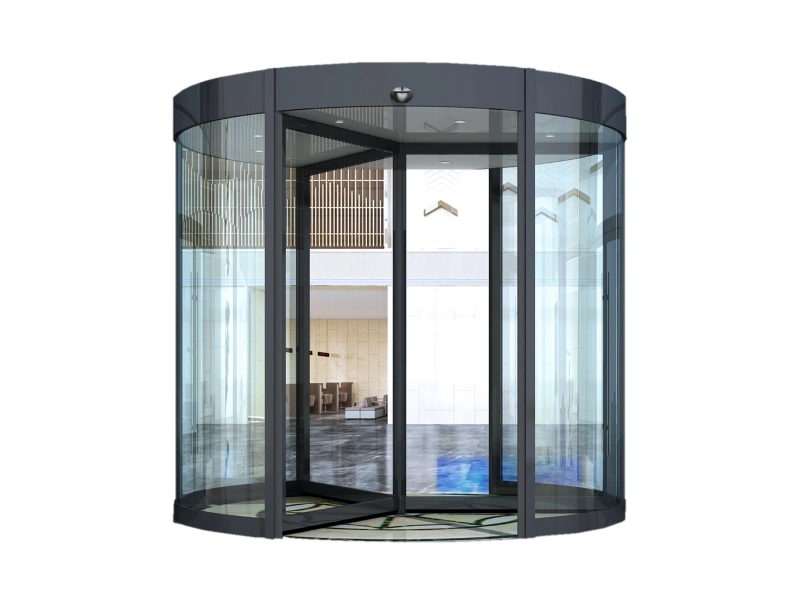

Porte tournante automatique avec fonction Break-Out
- Configurations personnalisables pour différentes entrées de bâtiments
- Une esthétique d’entrée épurée pour les espaces commerciaux et publics
- Vantaux repliables pour une évacuation d’urgence plus rapide
Les portes tournantes à trois ou quatre vantaux avec fonction Break-Out conviennent aux entrées qui nécessitent à la fois l’esthétique et la maîtrise des échanges d’air d’une porte tournante, ainsi qu’une ouverture plus large en cas d’urgence. En utilisation normale, les vantaux rotatifs guident les usagers tout en limitant les échanges d’air entre l’intérieur et l’extérieur. En cas de coupure de courant ou d’évacuation d’urgence, les vantaux peuvent être poussés manuellement afin de créer une voie de sortie plus large. Pour les entrées disposant d’un espace limité ou soumises à des exigences d’évacuation plus strictes, les vantaux repliables offrent un passage élargi sans compromettre l’utilisation quotidienne de la porte tournante.
Options de personnalisation
- Matériaux : verre associé à un alliage d’aluminium, un habillage en acier inoxydable ou un habillage en cuivre
- Options de vitrage : verre standard ou verre extra-clair
- Finition de surface : revêtement fluorocarboné, habillage en acier inoxydable ou habillage en cuivre
- Options : alimentation de secours UPS et rideau d’air
Les portes tournantes et les entrées cylindriques peuvent être personnalisées en fonction de la configuration de l’entrée, notamment les dimensions de la porte, la finition, la couleur et les spécifications du vitrage. Si votre projet présente des exigences particulières, notre équipe peut étudier les conditions du site et proposer une configuration adaptée à l’espace disponible et aux besoins de circulation quotidiens.
Processus de personnalisation
- 01
Le client fournit les informations du projet
- 02
Proposition de conception préparée sous 24 heures
- 03
Confirmation des plans
- 04
Échantillon du produit fourni et validé si nécessaire
- 05
Production sous environ 20 à 30 jours
- 06
Porte tournante terminée livrée au port sous 1 à 2 heures
- 07
Réception de la marchandise par le client
- 08
Début du service après-vente
- Alimentation électrique 220 V CA, 16 A, 50 Hz
- Consommation électrique veille : 75 W, fonctionnement : 150 W
- Puissance nominale totale 200–400 W (selon le diamètre)
- Puissance du moteur d’entraînement 180–250 W
- Éclairage LED 18 W (6 × 3 W) / halogène 120 W (6 × 20 W)
- Réglage de la vitesse variation continue par variateur de fréquence, 0–5,0 tr/min
- Température ambiante -30 °C à +50 °C
- Poids de la porte 800–1 800 kg (selon les dimensions)
Pour assurer un fonctionnement sûr, fluide et adaptable, les portes tournantes intègrent plusieurs fonctions essentielles :
Des capteurs de sécurité installés sur les montants d’entrée et de sortie détectent les contacts et réduisent les risques de collision lors du passage des usagers.
Des capteurs infrarouges placés sous le bandeau surveillent les zones proches des vantaux en mouvement afin de réduire les risques de pincement.
Des capteurs anticollision sans contact installés en partie basse des vantaux détectent toute résistance ou tout contact et arrêtent immédiatement la porte afin d’éviter les chocs importants.
Des boutons installés sur les montants permettent aux utilisateurs ou au personnel d’arrêter immédiatement la porte d’une simple pression.
Lorsque le bouton d’accès pour personnes à mobilité réduite est activé, les vantaux tournent à vitesse réduite afin de permettre aux personnes âgées, aux personnes en situation de handicap et aux autres usagers nécessitant davantage de temps de franchir la porte plus facilement et en toute sécurité.
La structure contribue à limiter le vent, la poussière, le bruit et les transferts thermiques afin de maintenir un environnement intérieur plus confortable.
La porte peut s’arrêter à une position prédéfinie et être verrouillée lorsque cela est nécessaire pour contrôler les accès ou renforcer la sécurité.
La vitesse de la porte peut être ajustée en fonction des flux piétons, des exigences de l’entrée ou des besoins des utilisateurs.
Les vantaux repliables peuvent associer le verre à un alliage d’aluminium, à un habillage en acier inoxydable ou à un habillage en cuivre selon le style de l’entrée. Les éléments de pliage restent dissimulés afin de préserver une apparence épurée et homogène lorsque la porte tournante est fermée, sans nuire à l’esthétique de la façade.

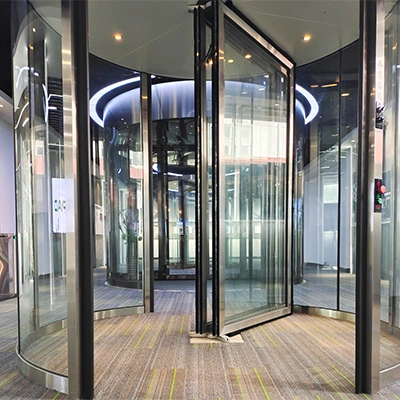

Les vantaux repliables peuvent passer du fonctionnement normal en rotation à une position ouverte lorsqu’un passage plus large est nécessaire. Même une porte tournante de dimensions réduites peut ainsi offrir une largeur de passage supérieure en cas d’urgence, ce qui convient aux entrées étroites, aux configurations irrégulières ou aux zones nécessitant ponctuellement un passage élargi.
Pendant les périodes de forte affluence, les vantaux repliables peuvent être ouverts afin d’élargir le passage et d’absorber une augmentation soudaine du flux piéton. Lorsque la fréquentation diminue, la porte repasse en mode tournant pour assurer une circulation fluide et organisée tout en maintenant le confort intérieur.
La structure repliable réduit la résistance de l’air pendant le mouvement, contribuant à diminuer la consommation d’énergie d’environ 15 % par rapport aux portes tournantes standard. Des charnières et joints d’étanchéité spécifiques permettent également de maintenir le niveau sonore de fonctionnement à seulement 45 dB, pour une entrée plus silencieuse au quotidien.
Les doubles capteurs anti-pincement surveillent les vantaux repliables pendant leur rotation ou leur repliement. Si un obstacle bloque la porte, celle-ci s’arrête immédiatement afin d’éviter les pincements et les chocs importants et de protéger les usagers.
| Diamètre intérieur | Diamètre extérieur | Hauteur libre de passage | Hauteur du bandeau | Largeur de passage (EP3000) | Largeur de passage (EP4000) |
| 1 800 | 1 961 | 2 200–4 000 | 160–1 000 | 738 | 1 146 |
| 2 000 | 2 161 | 2 200–4 000 | 160–1 000 | 838 | 1 287 |
| 2 200 | 2 361 | 2 200–4 000 | 160–1 000 | 938 | 1 428 |
| 2 400 | 2 561 | 2 200–4 000 | 160–1 000 | 1 038 | 1 569 |
| 2 600 | 2 761 | 2 200–4 000 | 160–1 000 | 1 138 | 1 710 |
| 2 800 | 2 961 | 2 200–4 000 | 160–1 000 | 1 238 | 1 852 |
| 3 000 | 3 161 | 2 200–4 000 | 160–1 000 | 1 338 | 1 993 |
| 3 200 | 3 361 | 2 200–4 000 | 160–1 000 | 1 438 | 2 135 |
| 3 400 | 3 561 | 2 200–4 000 | 160–1 000 | 1 538 | 2 276 |
| 3 600 | 3 761 | 2 200–3 800 | 160–1 000 | 1 638 | 2 418 |
| 3 800 | 3 961 | 2 200–3 600 | 160–1 000 | 1 738 | 2 559 |
| 4 000 | 4 161 | 2 200–3 400 | 160–1 000 | 1 838 | 2 700 |

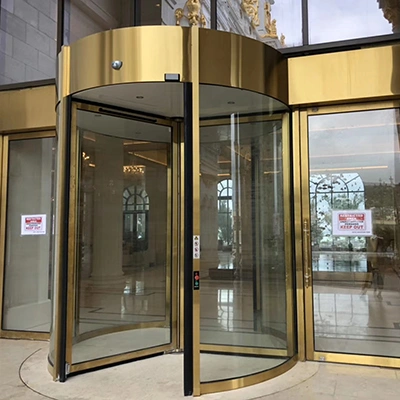

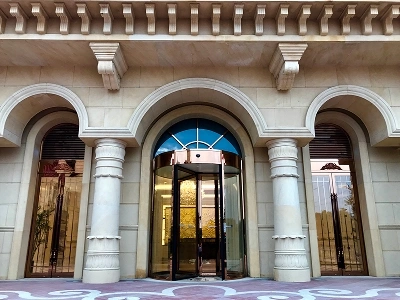

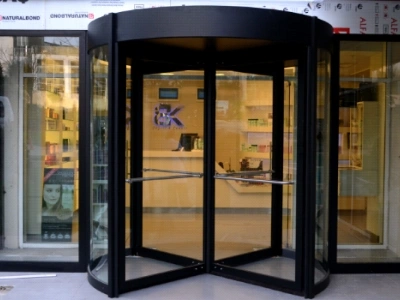

Les portes tournantes automatiques avec fonction Break-Out conviennent aux entrées devant gérer une circulation piétonne régulière tout en offrant une voie de sortie plus large en cas d’urgence. Elles sont couramment utilisées dans :
- Hôtels classés et hôtels de luxe
- Centres commerciaux haut de gamme
- Centres commerciaux et supermarchés
- Clubs d’affaires et établissements d’accueil
- Immeubles de bureaux et sièges d’entreprise
- Banques
- Grands bâtiments commerciaux
