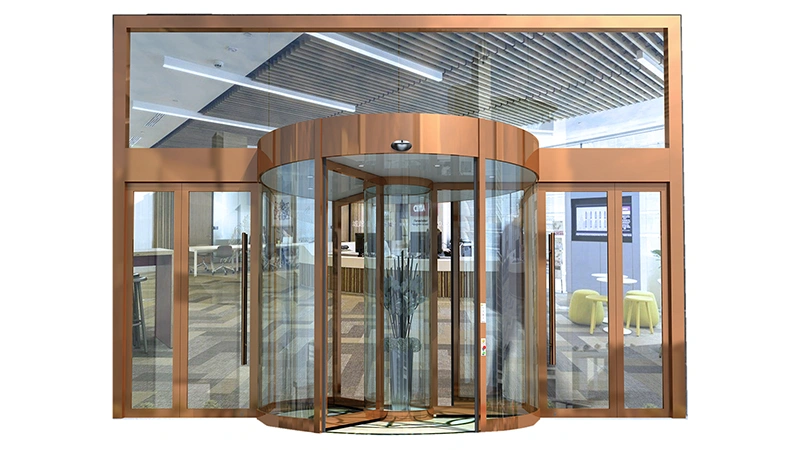

Portes tournantes grande capacité
Des performances fiables, une longue durée de vie et une maintenance réduite, pour les hôtels, centres commerciaux, immeubles de bureaux et banques modernes.
Les portes tournantes automatiques à trois ou quatre vantaux sont idéales pour les espaces publics et commerciaux très fréquentés nécessitant un accès fluide, un fonctionnement stable et une meilleure séparation entre l’intérieur et l’extérieur. Lors du passage, les vantaux rotatifs contribuent à organiser les flux piétons tout en limitant le vent, la poussière, le bruit et les échanges d’air. Leur structure aux lignes épurées s’intègre à différents styles architecturaux sans alourdir visuellement la façade. Elles conviennent ainsi aux immeubles de bureaux, hôtels, centres commerciaux, aéroports, banques et autres bâtiments à forte fréquentation. Leur conception simple et équilibrée favorise également une longue durée de vie, réduit les problèmes de fonctionnement et limite les coûts de maintenance.
Options de personnalisation
- Finition de surface : revêtement fluorocarboné, habillage en acier inoxydable ou habillage en cuivre
- Couleur : choix par le client ou correspondance selon un code couleur ou un échantillon fourni
- Vitrage : verre standard ou verre extra-clair
- Configurations en option : alimentation de secours UPS, vitrines d’exposition, rideaux d’air, éclairage de logo et bandes lumineuses d’ambiance selon les besoins du projet
- Modes de fonctionnement : deux modes de fonctionnement permettant une commutation flexible
Les portes tournantes et les entrées cylindriques peuvent être personnalisées en fonction de la configuration de l’entrée, notamment les dimensions de la porte, la finition, la couleur et les spécifications du vitrage. Si votre projet présente des exigences particulières, notre équipe peut étudier les conditions du site et proposer une configuration adaptée à l’espace disponible et aux besoins de circulation quotidiens.
Processus de personnalisation
- 01
Le client fournit les informations du projet
- 02
Proposition de conception préparée sous 24 heures
- 03
Confirmation des plans
- 04
Échantillon du produit fourni et validé si nécessaire
- 05
Production sous environ 20 à 30 jours
- 06
Porte tournante terminée livrée au port sous 1 à 2 heures
- 07
Réception de la marchandise par le client
- 08
Début du service après-vente
- Alimentation électrique220 V CA, 16 A, 50 Hz
- Consommation électriqueveille : 75 W, fonctionnement : 150 W
- Puissance nominale totale200–400 W (selon le diamètre)
- Puissance du moteur d’entraînement180–250 W
- ÉclairageLED 18 W (6 × 3 W) / halogène 120 W (6 × 20 W)
- Réglage de la vitessevariation continue par variateur de fréquence, 0–5,0 tr/min
- Température ambiante-30 °C à +50 °C
- Poids de la porte800–1 800 kg (selon les dimensions)
La porte tournante peut être équipée de capteurs de sécurité au niveau de l’entrée, de la sortie et des vantaux, selon les exigences du projet. Ces dispositifs visent principalement à réduire les risques de collision, de pincement et de choc, notamment dans les entrées à forte fréquentation. Les principales options de sécurité comprennent :
Des capteurs anticollision installés sur les montants d’entrée et de sortie détectent les contacts à proximité de la zone de passage et contribuent à sécuriser le passage des usagers.
Des capteurs infrarouges anti-pincement sont installés sous le bandeau, à l’entrée et à la sortie, afin de surveiller les zones proches des vantaux en mouvement et de réduire les risques de pincement pendant le fonctionnement.
Des capteurs anticollision peuvent être installés en partie basse des vantaux afin de détecter tout contact ou toute résistance. La porte tournante peut alors s’arrêter immédiatement pour limiter le risque de choc supplémentaire.
Des boutons d’arrêt d’urgence installés sur les montants permettent au personnel ou aux utilisateurs d’arrêter rapidement la porte tournante d’une simple pression lorsque cela est nécessaire.
Des boutons d’accès pour personnes à mobilité réduite installés sur les montants ralentissent les vantaux après activation, offrant aux personnes âgées, aux personnes en situation de handicap et aux autres usagers nécessitant davantage de temps un passage plus sûr et plus facile.

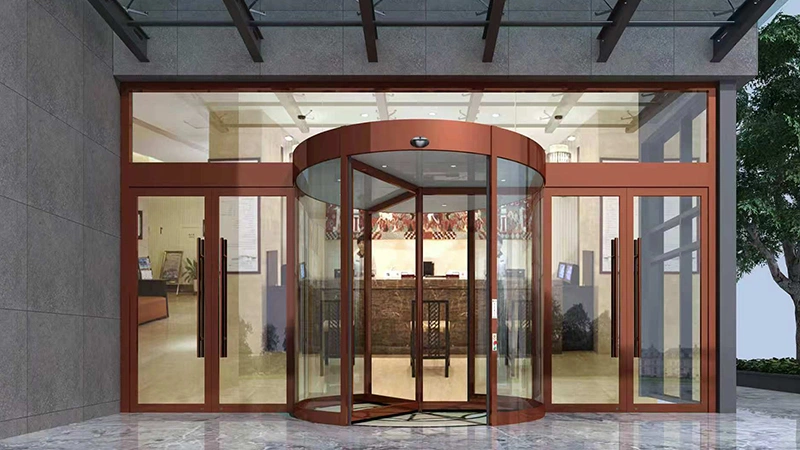

Les portes tournantes à trois ou quatre vantaux comprennent une structure fixe, un ensemble d’axe central et des vantaux rotatifs qui contribuent à limiter le vent, la poussière et le bruit à l’entrée tout en organisant les flux piétons. Elles peuvent être équipées de vitrines d’exposition lorsque le projet nécessite un espace dédié à la décoration ou à la présentation de produits. Pour les entrées comportant une colonne ou un élément structurel vertical existant, la porte tournante peut également être personnalisée avec une configuration intégrant la colonne.

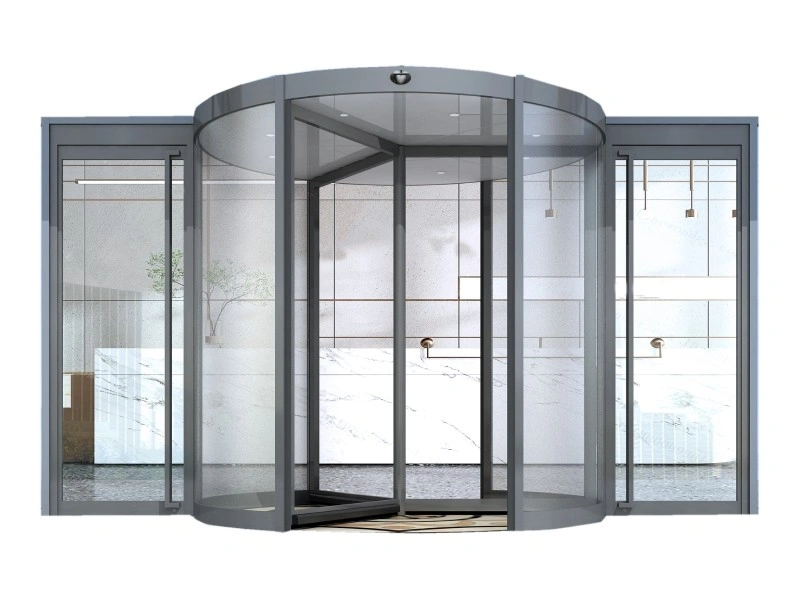

Les portes tournantes à trois vantaux offrent un espacement plus important entre les vantaux et un diamètre de rotation plus réduit, ce qui permet d’optimiser l’espace intérieur. En position fermée, leurs bonnes performances d’étanchéité contribuent également à réduire les pertes d’énergie liées à la climatisation. Les modèles à trois vantaux conviennent ainsi aux centres commerciaux, immeubles de bureaux et entrées à forte fréquentation disposant d’une largeur d’ouverture limitée.

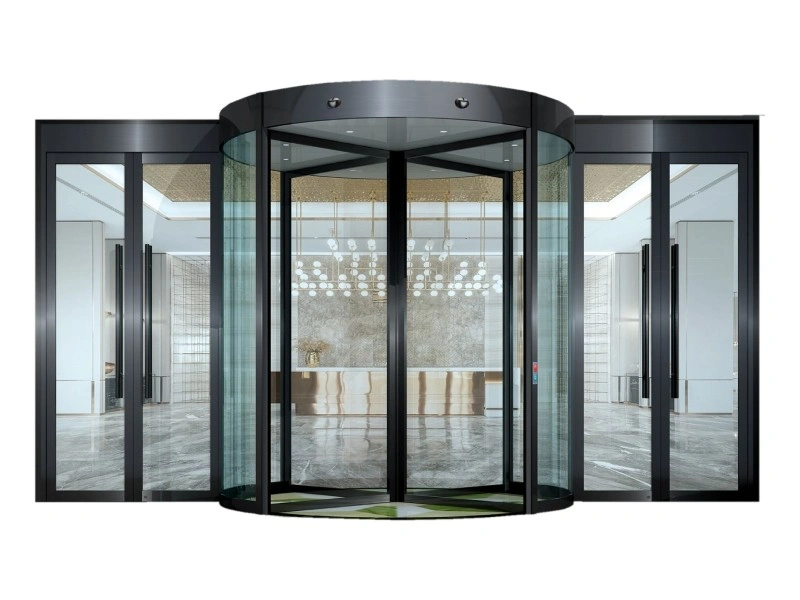

Les portes tournantes à quatre vantaux présentent une disposition en croix des vantaux, ce qui rend la rotation plus compacte tout en conservant un passage plus large pour une même largeur d’entrée. Pendant le fonctionnement, les vantaux répartissent les efforts de manière plus uniforme, réduisant ainsi les frottements mécaniques et le bruit. Les hôtels, banques et bâtiments similaires choisissent souvent les portes tournantes à quatre vantaux pour les entrées nécessitant un fonctionnement plus silencieux, un espace d’installation limité et une apparence plus formelle.
Pour assurer la sécurité des utilisateurs, nos portes tournantes intègrent des capteurs anti-pincement, des dispositifs anticollision et des bandes de protection anti-pincement en caoutchouc. Ces composants permettent de détecter les personnes et les obstacles autour de l’entrée, notamment les personnes âgées, les enfants et les autres usagers pouvant se déplacer plus lentement. Certains modèles de portes tournantes peuvent également être équipés de rideaux lumineux ou de capteurs laser anti-pincement pour répondre à des exigences de sécurité plus élevées.

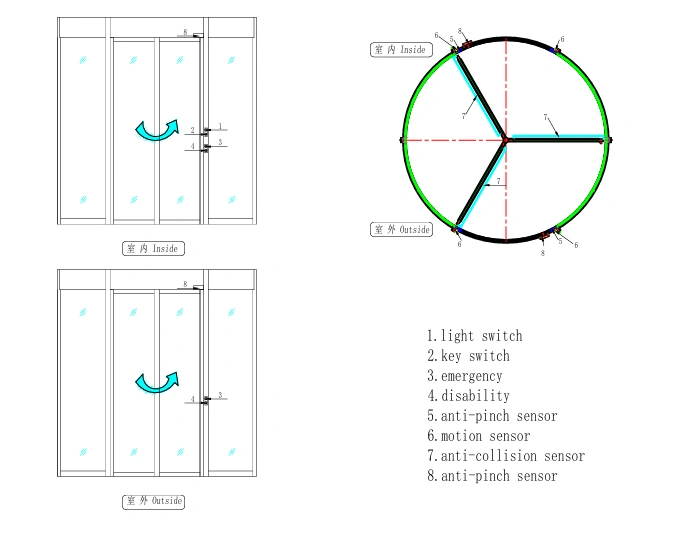

- 01
Interrupteur d’éclairage
- 02
Interrupteur à clé
- 03
Bouton d’arrêt d’urgence
- 04
Bouton d’accès pour personnes à mobilité réduite
- 05
Capteur anti-pincement
- 06
Capteur de mouvement
- 07
Capteur anticollision
- 08
Capteur anti-pincement

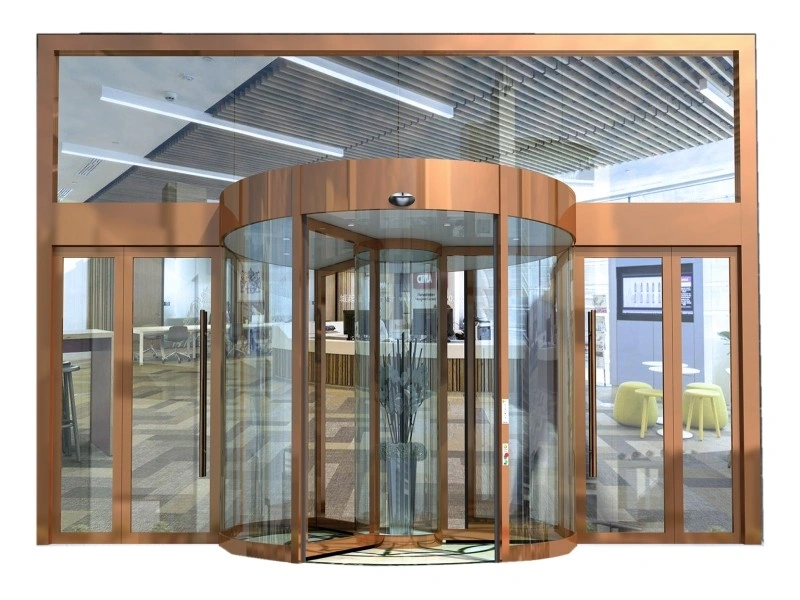

Portes tournantes automatiques PARD-ZT3000/ZT4000 à trois ou quatre vantaux avec vitrine centrale
Dimensions (mm)
| Diamètre intérieur | Diamètre extérieur | Hauteur libre de passage | Hauteur du bandeau | Largeur de passage (ZT3000) | Largeur de passage (ZT4000) |
| 2 400 | 2 561 | 2 200–4 000 | 160–1 000 | 1 038 | 1 569 |
| 2 600 | 2 761 | 2 200–4 000 | 160–1 000 | 1 138 | 1 710 |
| 2 800 | 2 961 | 2 200–4 000 | 160–1 000 | 1 238 | 1 852 |
| 3 000 | 3 161 | 2 200–4 000 | 160–1 000 | 1 338 | 1 993 |
| 3 200 | 3 361 | 2 200–4 000 | 160–1 000 | 1 438 | 2 135 |
| 3 400 | 3 561 | 2 200–4 000 | 160–1 000 | 1 538 | 2 276 |
| 3 600 | 3 761 | 2 200–3 800 | 160–1 000 | 1 638 | 2 418 |
| 3 800 | 3 961 | 2 200–3 600 | 160–1 000 | 1 738 | 2 559 |
| 4 000 | 4 161 | 2 200–3 400 | 160–1 000 | 1 838 | 2 700 |
Portes tournantes automatiques PARD-ZT3000/ZT4000 à trois ou quatre vantaux
Dimensions (mm)
| Diamètre intérieur | Diamètre extérieur | Hauteur libre de passage | Hauteur du bandeau | Largeur de passage (ZS3000) | Largeur de passage (ZS4000) |
| 1 800 | 1 961 | 2 200–4 000 | 160–1 000 | 738 | 1 146 |
| 2 000 | 2 161 | 2 200–4 000 | 160–1 000 | 838 | 1 287 |
| 2 200 | 2 361 | 2 200–4 000 | 160–1 000 | 938 | 1 428 |
| 2 400 | 2 561 | 2 200–4 000 | 160–1 000 | 1 038 | 1 569 |
| 2 600 | 2 761 | 2 200–4 000 | 160–1 000 | 1 138 | 1 710 |
| 2 800 | 2 961 | 2 200–4 000 | 160–1 000 | 1 238 | 1 852 |
| 3 000 | 3 161 | 2 200–4 000 | 160–1 000 | 1 338 | 1 993 |
| 3 200 | 3 361 | 2 200–4 000 | 160–1 000 | 1 438 | 2 135 |
| 3 400 | 3 561 | 2 200–4 000 | 160–1 000 | 1 538 | 2 276 |
| 3 600 | 3 761 | 2 200–3 800 | 160–1 000 | 1 638 | 2 418 |
| 3 800 | 3 961 | 2 200–3 600 | 160–1 000 | 1 738 | 2 559 |
| 4 000 | 4 161 | 2 200–3 400 | 160–1 000 | 1 838 | 2 700 |
Porte tournante PARD-WZ3000/WZ4000 à trois ou quatre vantaux avec colonnes
Dimensions (mm)
| Diamètre intérieur | Diamètre extérieur | Hauteur libre de passage | Hauteur du bandeau | Largeur de passage (WZ3000) | Largeur de passage (WZ4000) | Diamètre du pilier central |
| 3 800 | 4 008 | 2 200–3 500 | 550–1 000 | 1 300 | 1 300 | Sur mesure |
| 4 000 | 4 208 | 2 200–3 500 | 550–1 000 | 1 400 | 1 400 | |
| 4 200 | 4 408 | 2 200–3 500 | 550–1 000 | 1 500 | 1 500 | |
| 4 400 | 4 608 | 2 200–3 500 | 550–1 000 | 1 600 | 1 600 | |
| 4 600 | 4 808 | 2 200–3 500 | 550–1 000 | 1 700 | 1 700 |

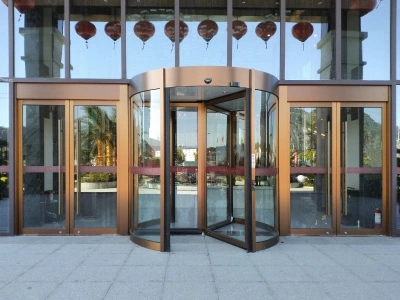

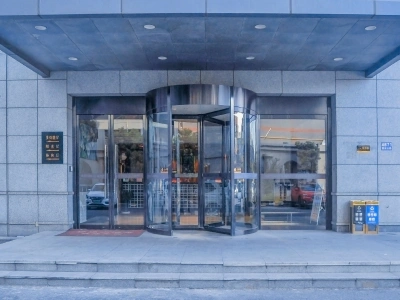

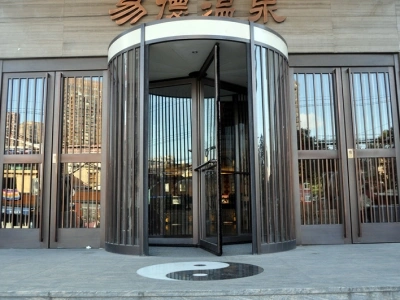

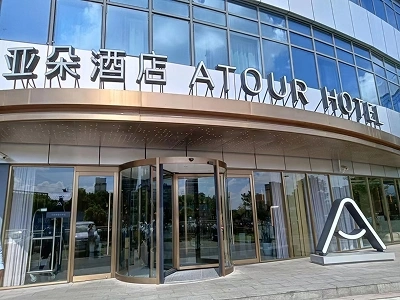

Les portes tournantes automatiques à trois ou quatre vantaux conviennent particulièrement aux entrées de bâtiments à forte fréquentation. Elles contribuent à organiser les flux piétons, à préserver une entrée accueillante et soignée et à limiter les échanges d’air entre l’intérieur et l’extérieur. Elles sont couramment utilisées dans :
- Hôtels classés et hôtels de luxe
- Centres commerciaux haut de gamme
- Centres commerciaux et supermarchés
- Clubs d’affaires et établissements d’accueil
- Immeubles de bureaux et sièges d’entreprise
- Banques
- Grands bâtiments commerciaux
Nos portes tournantes automatiques à trois ou quatre vantaux bénéficient des certifications CE, TÜV, ISO 9001 et ISO 14001. Les rapports d’essais correspondants sont également disponibles pour l’examen du projet.
